Быстрый старт

примечание

По умолчанию в микроконтроллере стенда установлена прошивка React_wheel_pendulum_practicum. В инструкции ниже предполагается, что именно она загружена на микроконтроллер.

• Убедитесь, что расположение стенда удовлетворяет требованиям раздела Меры предосторожности и что шарнир маятника и маховик свободно вращаются. Перед включением поверните маятник на 360 градусов, чтобы убедиться, что во время работы не возникнет удара с посторонним предметом.

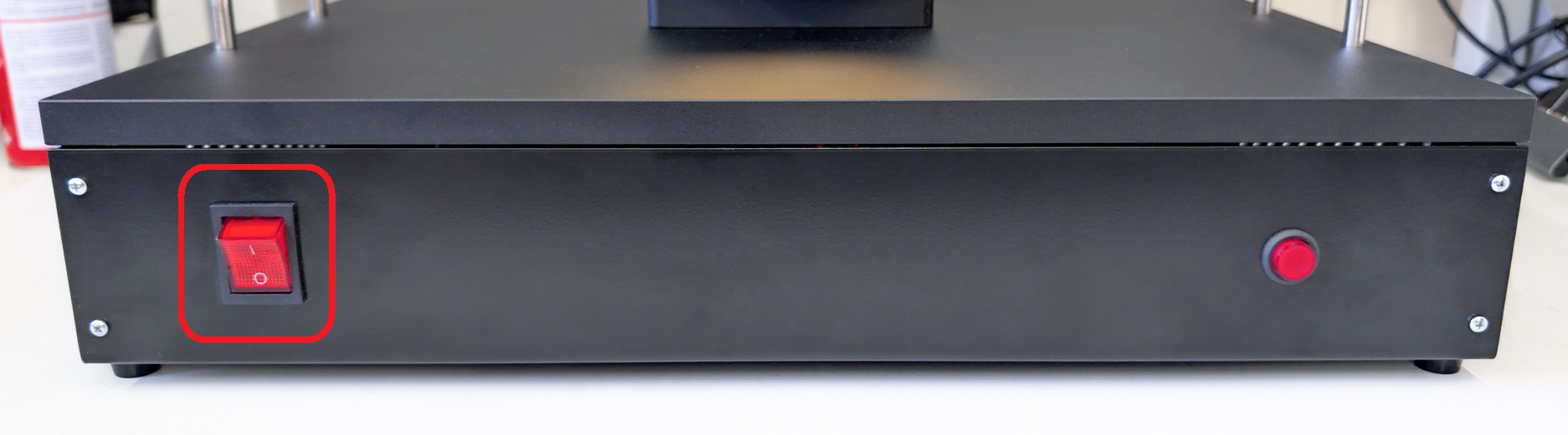

• Убедитесь, что кнопка ПИТАНИЕ на передней панели находится в положении ВЫКЛ.

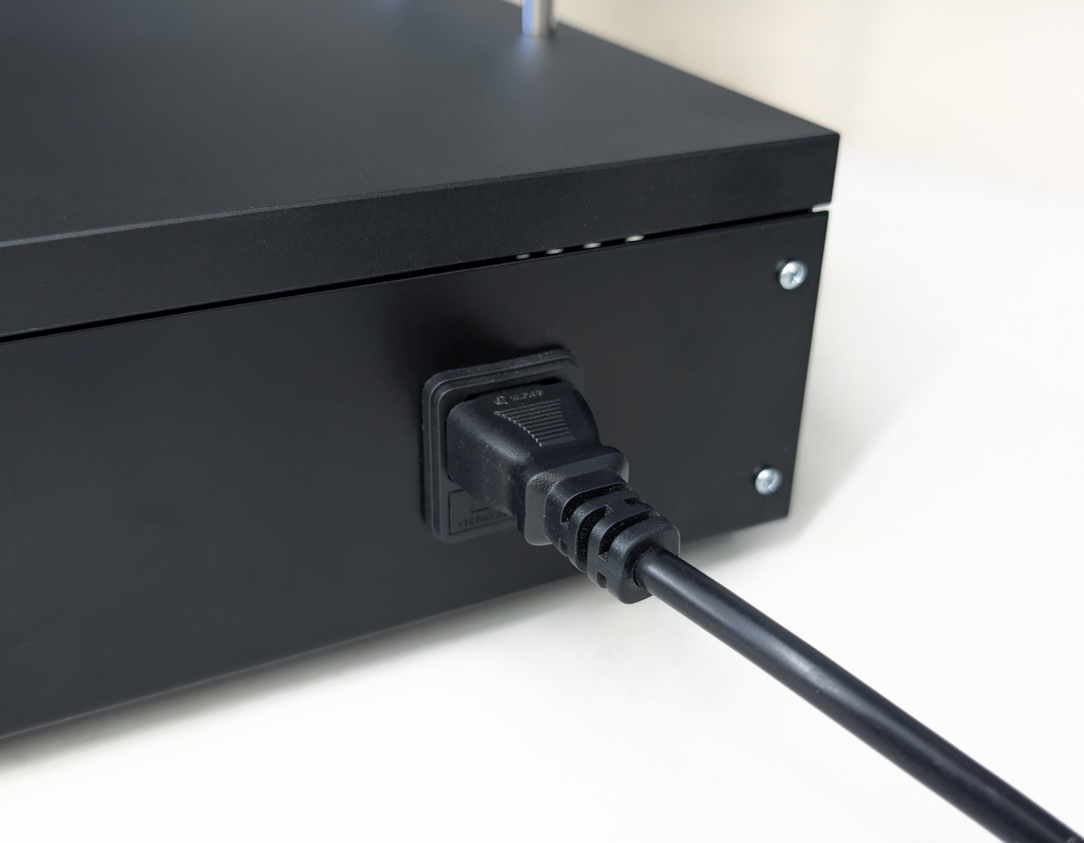

• Подстыкуйте кабель питания 220В к разъему AC IN на задней панели стенда.

• Включите кабель питания в сеть 220 В.

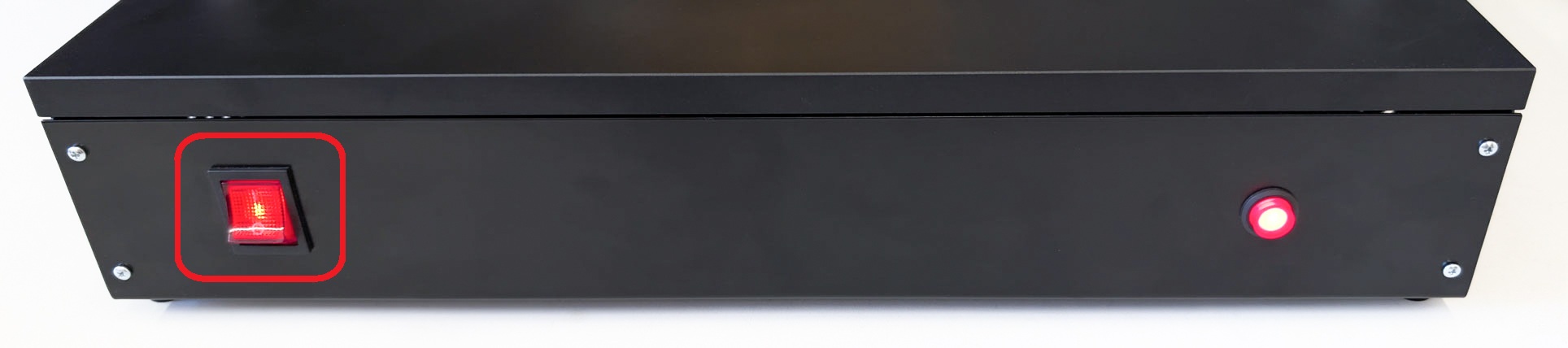

• Переключите кнопку ПИТАНИЕ на передней панели в положение ВКЛ.

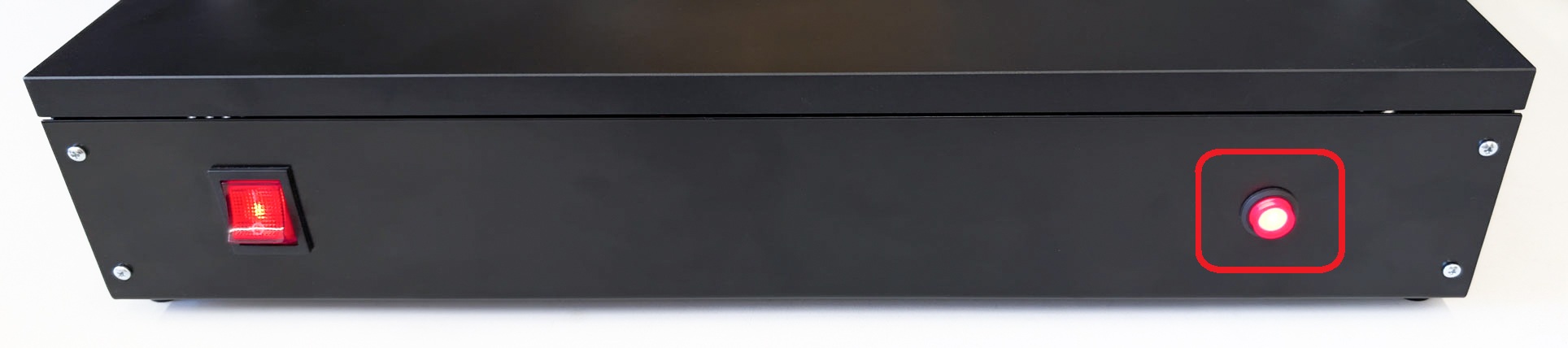

• Нажмите кнопку СТАРТ на передней панели. Маятник должен прийти в движение, начать раскачиваться и затем стабилизироваться в верхнем вертикальном положении.

Для дальнейшей работы со стендом рекомендуем установить графическое приложение для ПК и пройти курс Динамика и управление обратным маятником с маховиком
