Аппаратная конфигурация

В данном разделе описано, как устроена аппаратная часть Rover B7: как соединены между собой компоненты, каким образом передаются данные и как организовано питание системы.

Ровер построен по принципу распределённой архитектуры. Это означает, что вычисления и управление разделены между разными устройствами, которые обмениваются данными через общую шину связи.

Общая архитектура системы​

Центральным вычислительным узлом Rover B7 является x86-компьютер под управлением Ubuntu Server 24.04 LTS.

На бортовом компьютере работают:

  • ROS 2;
  • управляющие программы ровера;
  • программные компоненты обмена по Cyphal can;
  • веб-интерфейс управления;
  • средства диагностики и мониторинга.

Для обмена с CAN-устройствами используется модуль Ethernet-CAN, выполняющий роль шлюза между Ethernet-сетью ровера и физическими CAN-шинами.

x86-компьютер и Ethernet-CAN подключены Ethernet-кабелями к установленному на ровере роверу KROKS RT-CSE G и находятся в одной локальной сети.

Ethernet-CAN принимает данные из CAN-сетей и делает их доступными бортовому x86-компьютеру через локальную Ethernet-сеть.

На стороне Linux CAN-интерфейсы представлены как:

vcan1.0
vcan1.1
vcan1.3

Поверх CAN используется протокол Cyphal, обеспечивающий обмен командами и телеметрией между бортовым компьютером и электронными модулями ровера.


Обмен данными по Cyphal/CAN​

Различные группы оборудования Rover B7 подключены к отдельным CAN-интерфейсам.

vcan1.0 — драйверы двигателей​

Через интерфейс vcan1.0 осуществляется обмен с шестью драйверами двигателей.

Каждый драйвер управляет одним приводным колесом ровера.

Обмен является двунаправленным. x86-компьютер передаёт драйверам команды требуемой скорости вращения двигателей, а драйверы отправляют обратно данные о текущей скорости вращения.

vcan1.1 — PowerBoard​

Через интерфейс vcan1.1 осуществляется обмен с платой PowerBoard.

PowerBoard выполняет две основные функции:

  1. Распределяет питание между основными узлами ровера.
  2. Передаёт на x86-компьютер информацию о состоянии источников питания.

В обратном направлении x86-компьютер может отправлять на PowerBoard управляющие команды.

Через Cyphal осуществляется:

  • управление звуковым сигнализатором;
  • изменение цвета пользовательской RGB-кнопки;
  • изменение цвета RGB-кнопки питания.

Обмен с PowerBoard является двунаправленным.

vcan1.3 — IO Board​

Через интерфейс vcan1.3 осуществляется обмен с платой IO Board.

x86-компьютер передаёт на IO Board команды:

  • включения реле;
  • выключения реле;
  • включения фар;
  • выключения фар.

IO Board передаёт обратно текущее состояние исполнительных выходов.

Передаются данные о:

  • текущем состоянии реле;
  • текущем состоянии фар.

Это позволяет программному обеспечению ровера получать фактическое состояние выходов, а не только хранить последнюю отправленную команду.


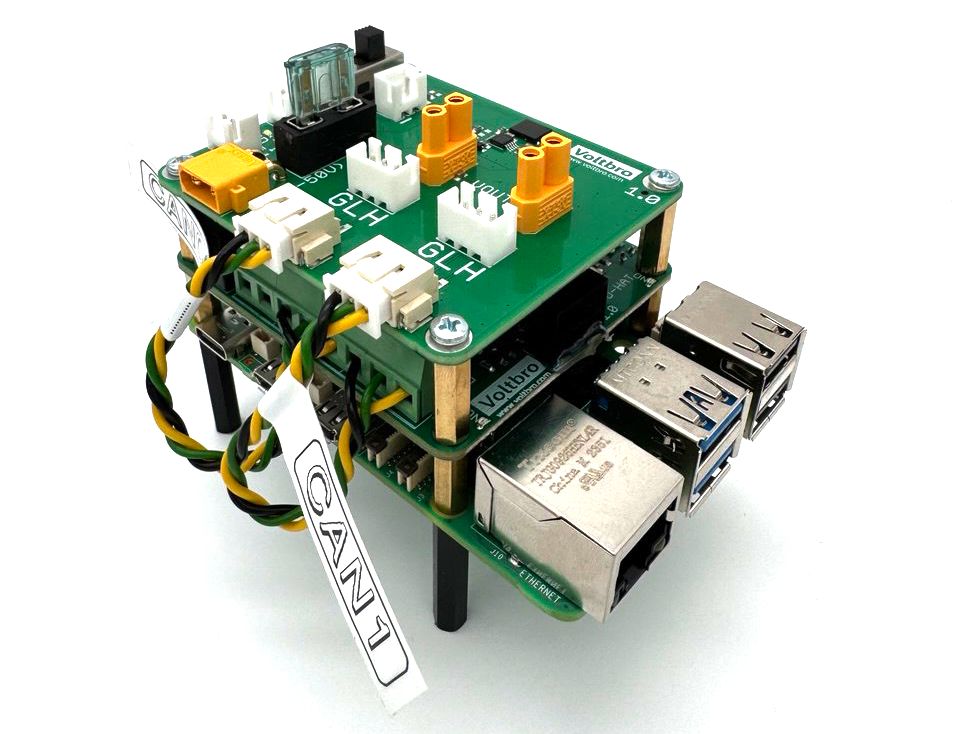

Роль Ethernet-CAN​

Ethernet-CAN является промежуточным устройством между x86-компьютером и физическими CAN-шинами ровера.

Модуль обеспечивает передачу данных между локальной Ethernet-сетью и подключёнными CAN-устройствами.

На x86-компьютере работает программное обеспечение Ethernet-CAN, которое создаёт виртуальные CAN-интерфейсы Linux. Через эти интерфейсы программы могут отправлять и получать сообщения Cyphal.

x86-компьютер и Ethernet-CAN взаимодействуют через стандартную локальную Ethernet-сеть.

important

Для обмена с CAN-оборудованием должны одновременно работать:

  • x86-компьютер;
  • роутер KROKS RT-CSE G;
  • Ethernet-соединение между компьютером и роутером;
  • Ethernet-соединение между Ethernet-CAN и роутером;
  • Ethernet-CAN;
  • соответствующие CAN-устройства.

Подключение устройств по USB​

Часть периферийного оборудования подключается непосредственно к x86-компьютеру через USB.

Камера​

USB-камера подключается напрямую к бортовому компьютеру.

Полученное изображение может публиковаться в ROS 2 и использоваться в веб-интерфейсе Rover B7.

Дополнительный USB Wi-Fi-адаптер​

При необходимости к x86-компьютеру может быть подключён дополнительный USB Wi-Fi-адаптер.

Он не является обязательным элементом Rover B7 и используется только при необходимости дополнительного сетевого подключения.

Например, USB Wi-Fi-адаптер может использоваться для доступа в интернет, когда основной сетевой интерфейс компьютера занят локальной сетью оборудования ровера.

примечание

USB Wi-Fi-адаптер используется при необходимости и не участвует в обмене с CAN-оборудованием.

Связь x86-компьютера с Ethernet-CAN осуществляется через локальную Ethernet-сеть.


Взаимодействие основных устройств​

УстройствоИнтерфейсПередаёт на x86Получает от x86
6 драйверов двигателейvcan1.0Текущую скорость двигателейКоманды скорости
PowerBoardvcan1.1Данные о батареяхКоманды зумера и RGB-индикации двух кнопок
IO Boardvcan1.3Текущее состояние реле и фарКоманды включения и выключения реле и фар
USB-камераUSBВидеопоток—
USB Wi-Fi-адаптерUSBСетевые данныеСетевые данные
